Dreiing

Dreiebenkene våre er utrustet for enhver utfordring. Vi strukturer arbeidet slik at vi taper minst mulig tid mellom operasjonene. Slik går ordrene raskt og effektivt.

Med våre CMZ maskiner kan vi gjøre delene ferdige i ett oppspenn.

  • 3 stk dedikerte dreiebenker som er 3- og 4-akset.
    Hvor 2 av de kan bore og frese spor, inn fra ønsket vinkel.
  • Dreiediameter på opp til på Ø550 mm, inntil 3200mm.
  • Produksjon og maskinering i Norge

Vår maskinpark

CMZ TD45 3200

Vårt nyeste tilskudd er en helt ny CMZ TD45 3200, 2020 modell som har en rå kapasitet på 12 000 o/min og 105 Nm på roterende verktøy. Spindelmotor med på 59,8 kW som yter 2200 o/min med 3648 Nm. FANUC 32iT CNC-styring og dreiediameter på Ø 550 x 3200 mm. Sving over vange på Ø750 mm. Freser spor og borer i fra vinkel.

Maks dreie-Ø (mm)

550

Effekt Spindel

59,8kW (3648Nm)

Maks lengde emne (mm)

3200

RPM (o/min)

12.000

Antall akser (stk)

4

Verktøy pr revolver (stk)

12

CMZ TD45 1350

Kraftig 2018-modell dreiebenk med 12.000 o/ min. Kraftig bakdokke og brille. Med 750 sving over vange. Egner seg for tøffe operasjoner og lange borstenger. Innebygget direkte spindel gir suveren kraft, topp presisjon og ekstremt gode overflater.

Maks dreie-Ø (mm)

550

Effekt Spindel

59,8kW (3648Nm)

Maks lengde emne (mm)

1350

RPM (o/min)

12.000

Antall akser (stk)

4

Verktøy pr revolver (stk)

16

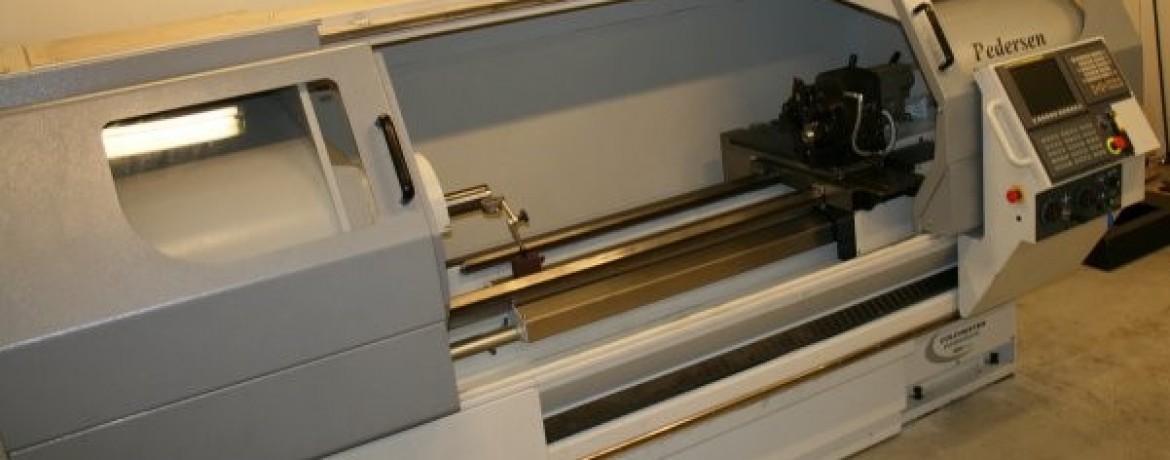

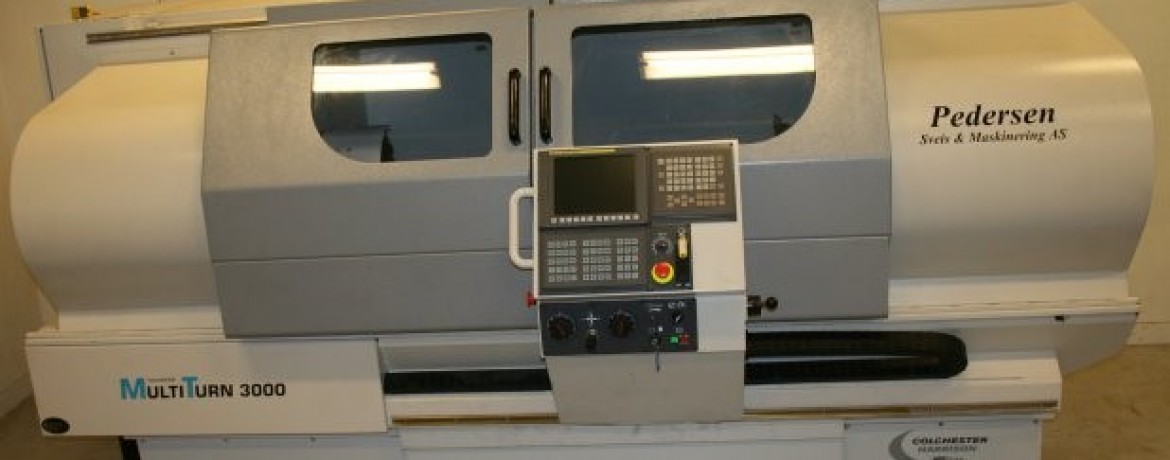

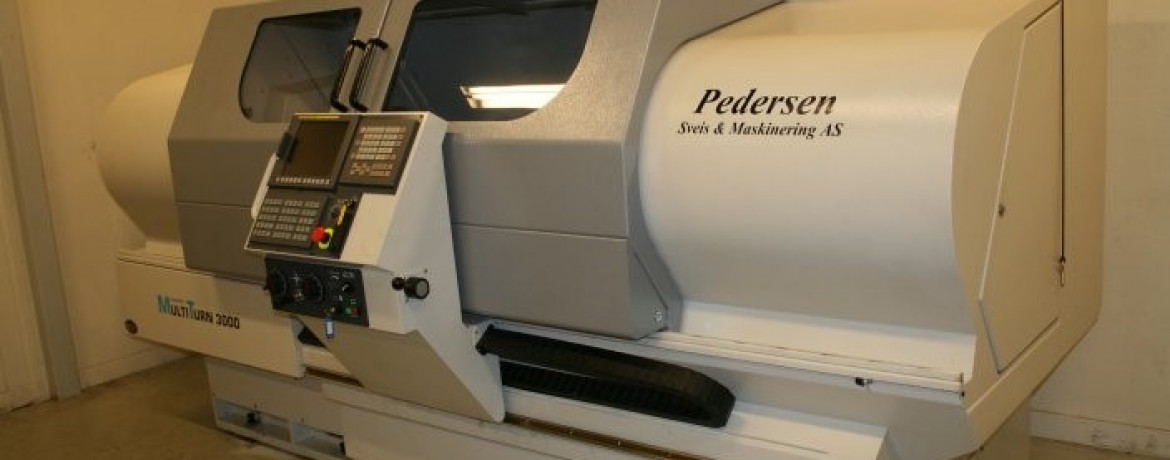

Colchester MultiTurn 3000

2012-modell med Fanuc styring og en revolver med 8 verktøy. Sving over vange er 460mm og dreielengde er 1500mm. Sving i gap er 730mm x 216mm. 11KW motor og 76mm spindel boring. Innv kjøling.

Maks dreie-Ø (mm)

216

Roterende verktøy motor

13,7kW (105Nm)

Maks lengde emne (mm)

1500

RPM (o/min)

2.200

Antall akser (stk)

2

Verktøy pr revolver (stk)

8

KERN CD 320

Pen til forberedende avlastningsjobber og små jobber.

Maks dreie-Ø (mm)

380

Maks lengde emne (mm)

500

Spindelboring Ø

50

CNC-Styring

Heidenhain

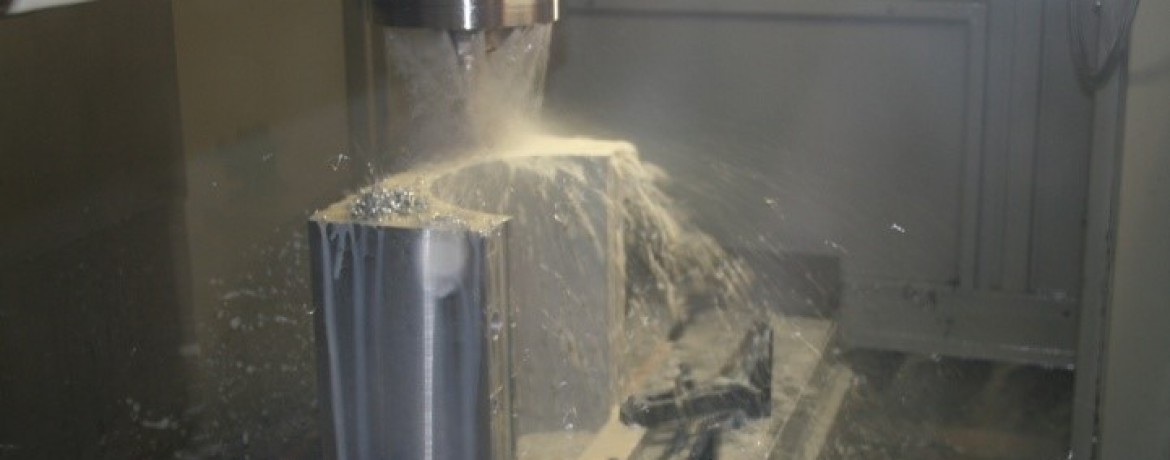

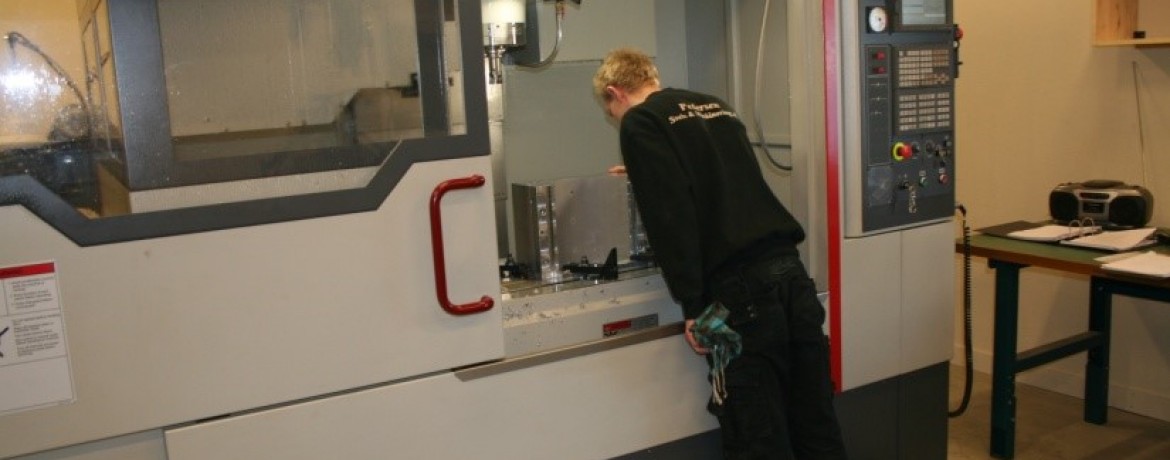

Fresing

Fresingen foregår i vår nye maskineringshall. Våre operatører har lang erfaring og høy kompetanse.

Hallen vår er laget med hensyn til arbeidet og er praktisk oppsatt med traverskran og gode arbeidsforhold.

Dette gjør oss i stand til å levere på et høyt nivå med god produksjonskapasitet.

  • 5 stk freser som er 3- og 4-akset
  • Håndterer små og store størrelser, opp til x=2040 y=762 z=661
  • Produksjon og maskinering i Norge
  • Høy effektivitet gjennom Matercam
  • Bordvandring på opp til 2250 x 800 mm
  • Automatisert lagersystem for verktøy

Vår Maskinpark

Quaser MV 235 P

Vårt nyeste tilskudd i maskinparken er MV 235 P, 2018 modell fra Quaser

– ISO 40 kon, FANUC-styring, 15.000 o/min og 4-akset med simultan fres.

X vandring (mm)

2040

Y vandring (mm)

762

Z vandring (mm)

661

Quaser MV 184 P

1 stk 2011-modell 3-akset og 1 stk 2019-modell 4-akset simultanfres med vandring på X= 1020 Y= 610 Z= 610 mm. ISO 40 kon, 25 kW spindel med ECO Cooler System, som gjør at maskinen tåler konstant høy belastning på 12 000 o/min. 3-akset har FANUC-styring og 4-akset har Heidenhain-styring.

X vandring (mm)

1020

Y vandring (mm)

610

Z vandring (mm)

610

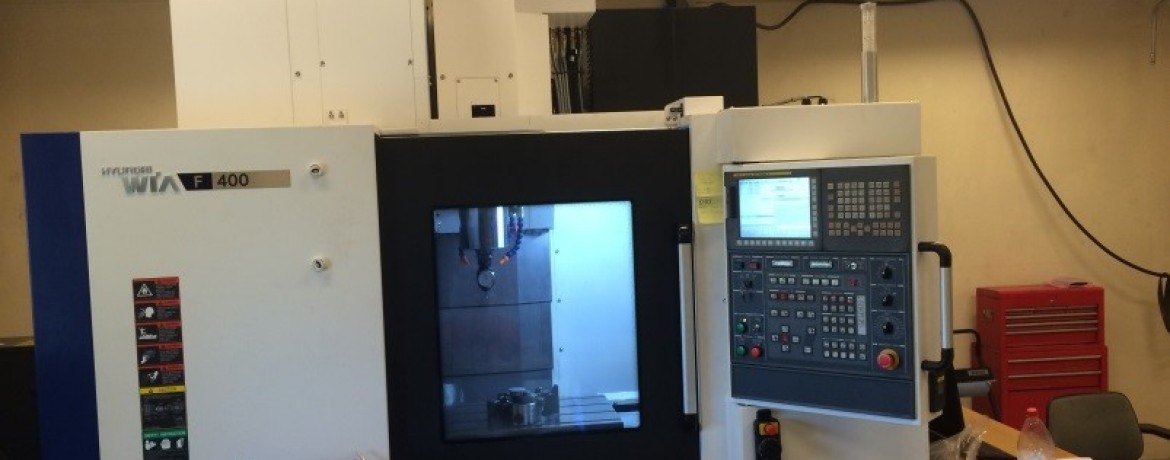

Hyundai Wia F400

1 stk 2013-modell 3-akset fres, ISO 40 kon med høy presisjon, forspente dobbelforankrede kuleskruer, verktøybytte på 3,6 s, FANUC-styring. Perfekt til plast og ALU maskinering.

X vandring (mm)

800

Y vandring (mm)

460

Z vandring (mm)

520

RPM (o/min)

12.000

Eumach VMC 1100

1 stk 2013-modell 3-akset arbeidshest med ISO 50 kon. Med høy presisjon, kraft og dreiemoment. Perfekt til grovmaskinering.

X vandring (mm)

1100

Y vandring (mm)

610

Z vandring (mm)

610

RPM (o/min)

8.000

Erodering

Pedersen Sveis & Maskinering har en trådgnistmaskin og en senkegnistmaskin. Trådgnisting er en ideell tilvirkningsprosess,

der man ved konvensjonell fresing ikke klarer den geometriske utformingen på produktet. Dette kan typisk være små og komplekse utforminger, hvor man ikke får plass til en vanlig fres.

Også hvor det er strenge krav til toleranser er trådgnisting ideelt, tråderodering kan benyttes til alle typer metaller med typisk +/- 0,02 toleranse og mulighet for å oppnå en overflatefinhet på Ra 0,2.

Typiske områder for trådgnisting kan være: Splines, kilespor, tannhjul m.m.

Agie Agietron Compact 2

Maks vandring (x,y,z)

350, 250, 350

Maks arb.stykk (x,y,z)

810, 570, 250

Arbeidstank (x,y,z)

830, 590, 350

Styring

AGIECOM

Agie Agiecut Challenge

Maks vandring (x,y,z)

500, 350, 256

Maks arb.stykk (x,y,z)

1050, 650, 250

Arbeidstank (x,y,z)

830, 590, 350

Maks overflate kvalitet (Ra)

0,2 µm

Styring

AGIECOM

Andre maskiner

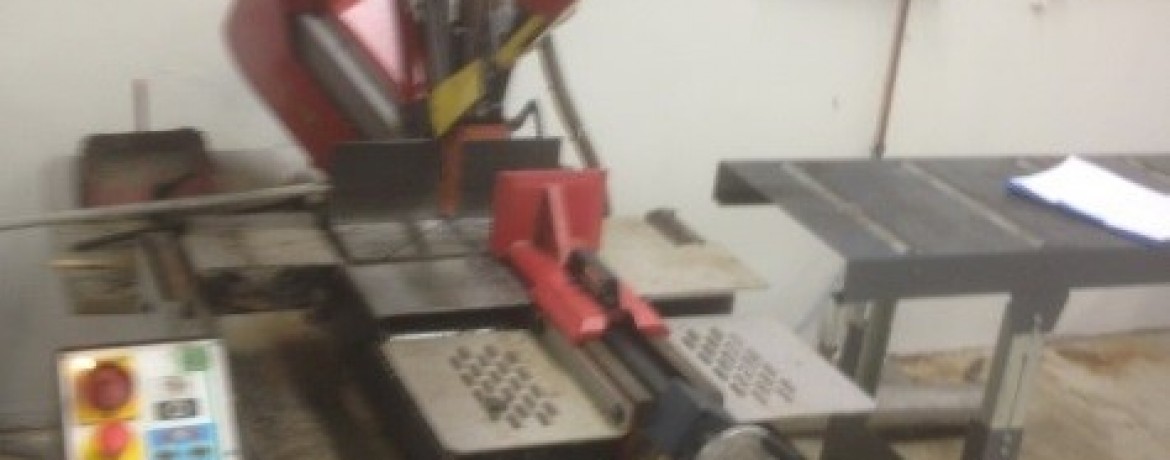

BTM 460TCT

CNC-styrt automatisk rettkappsag med avansert styring for fleksibel programmering. Båndsag for emner opp til Ø460. Bladhastighet på 20-140 m/min

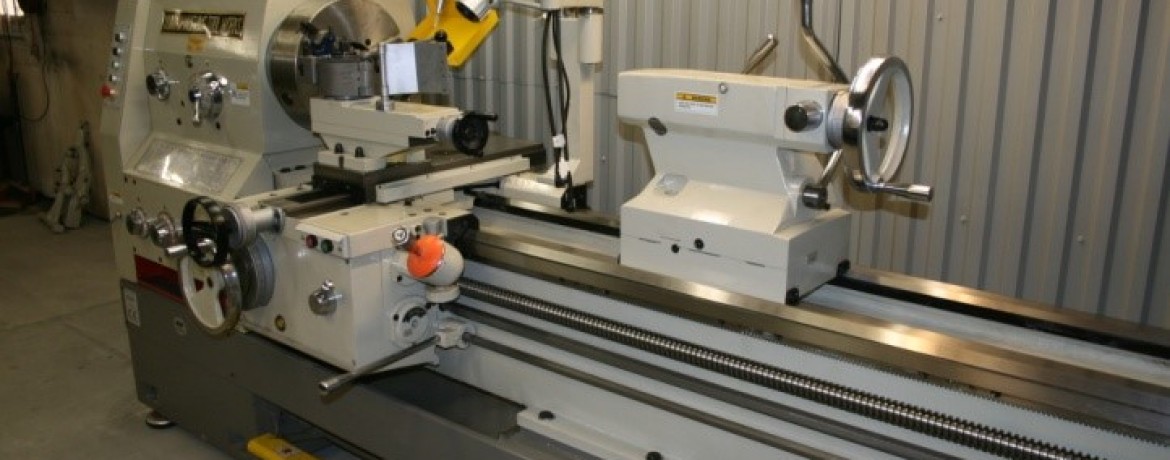

Yunnan CY PML 660/860 x 3000G -
Manuell dreiebenk

Tar vi ut vangen, kan vi ta opp til Ø 860mm x 200 mm på denne. Spindelboring på 105 mm

Maks dreie-Ø (mm)

660/860

Maks lengde emne (mm)

2000

Spindelboring Ø

105

RPM (o/min)

6-1120

CNC-Styring

Nei

Lagun FUTV-1400
Horisontal universal fres

Vandring (mm)

1000 x 350

Borddimensjon (mm)

1400 x 350

RPM (o/min)

42 – 1400

Spindeltapp (ISO kon)

40/50

CNC-Styring

Nei

Slyngrenser

Slyngrenser med roterende bord og sandblåser med hjelp av sentrifugalhjul(hjulblåsing). Arbeidsdiameter på 1000 mm og en arbeidshøyde på 1250 mm, kan lastes med 900 kg.
Metoden, størrelsen og tettheten av skuddene bestemmer de endelige resultatene. Slipematerialet består som regel av stålkorn, kobber skudd eller aluminium pellets. Andre materialer kan også benyttes.

Slyngrensing gir store fordeler:

  • Gir meget godt feste for beskyttende belegg som skal påføres. Øker med dette levetiden
  • Høy treffsikkerhet i henhold til ønsket finish
  • Avdekker eventuelle overflateskader

Vi har også:

  • Hydraulisk flattjernsbøyer
  • Motorisert profilvalse
  • Platevalse som er perfekt til små serier
  • Små herde og anløpningsovner

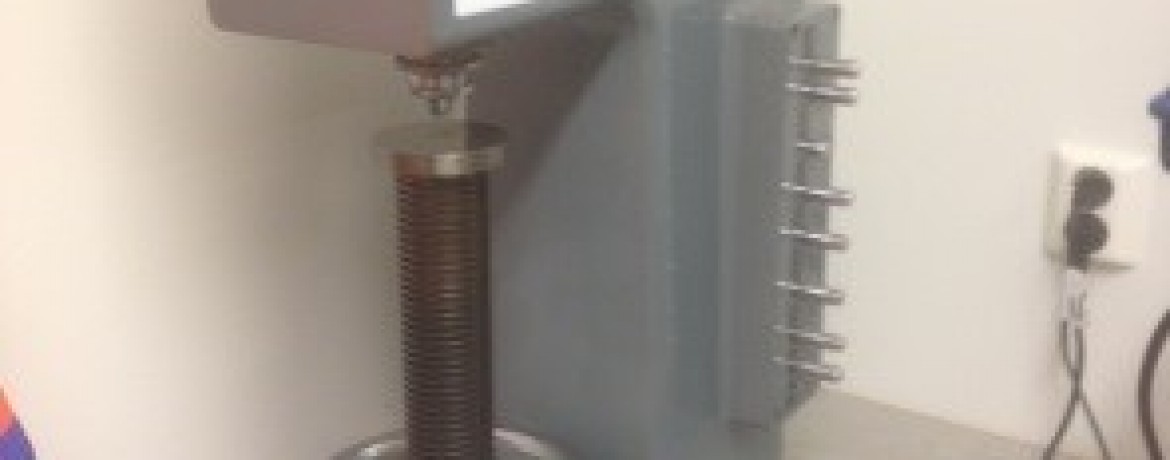

  • Hardhetstester
  • Fem store båndsager der en er CNC-styrt, samt en som er dedikert til aluminium
